Jak zapewnić bezpieczną i stabilną pracę kabla zasilającego obwód główny 0,6/1 KV dla przetwornicy częstotliwości?

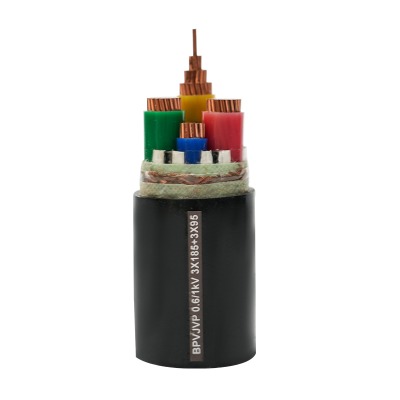

Jak prawidłowo wybrać kabel zasilający obwód główny 0,6/1 kV dla przetwornicy częstotliwości

Wybieranie Kabel zasilający obwód główny 0,6/1KV do przetwornic częstotliwości wymaga wszechstronnego uwzględnienia wielu kluczowych czynników w celu zapewnienia bezpieczeństwa operacyjnego. Po pierwsze, przekrój poprzeczny kabla należy określić na podstawie prądu znamionowego przetwornicy częstotliwości, zwykle wybieranego jako 1,2–1,5-krotność długoterminowej dopuszczalnej obciążalności prądowej, aby uniknąć przegrzania i starzenia się kabla na skutek przeciążenia. Po drugie, należy zwrócić uwagę na materiał izolacyjny kabla; Ponieważ przetwornice częstotliwości generują podczas pracy harmoniczne, preferowana jest izolacja z polietylenu usieciowanego (XLPE), która jest odporna na napięcie impulsowe o wysokiej częstotliwości. Materiał ten skutecznie wytrzymuje starzenie pod wpływem naprężeń elektrycznych, wydłużając żywotność. Tymczasem struktura ekranująca kabla ma kluczowe znaczenie — w celu ekranowania kompozytowego zaleca się owinięcie taśmą miedzianą w połączeniu z oplotem z drutu miedzianego, co pozwala zmniejszyć zakłócenia elektromagnetyczne w otaczającym sprzęcie. Ponadto materiał osłony należy wybrać w zależności od środowiska instalacji: osłony z polietylenu o dobrej wodoodporności do obszarów wilgotnych i osłony z trudnopalnego polichlorku winylu do środowisk o wysokiej temperaturze.

Kluczowe punkty dotyczące obróbki zginania podczas instalacji kabla przetwornicy częstotliwości 0,6/1 kV

Właściwa obróbka zginająca podczas instalacji bezpośrednio wpływa na wydajność i żywotność kabli przetwornicy częstotliwości 0,6/1KV. Promień gięcia musi ściśle odpowiadać specyfikacji produktu: generalnie promień gięcia kabli jednożyłowych nie powinien być mniejszy niż 15-krotność zewnętrznej średnicy kabla, a kabli wielożyłowych nie mniejszy niż 12-krotność. Zbyt małe promienie zgięcia mogą uszkodzić warstwy izolacyjne i ekranujące, a nawet spowodować zwarcia. W przypadku zagięć pod kątem prostym należy zastosować dedykowane giętarki do rur, aby uniknąć silnych uderzeń lub wymuszonego zginania, zapobiegając deformacji przewodu lub pękaniu powłoki. Podczas układania kabli przez rury należy zastosować tuleje ochronne na otworach rur, aby zapobiec zarysowaniu powierzchni kabla przez ostre krawędzie. Ponadto podczas mocowania nie należy nadmiernie dokręcać kabli; należy zarezerwować pewien margines rozszerzalności, aby uwzględnić rozszerzalność cieplną i kurczenie się pod wpływem zmian temperatury, redukując uszkodzenia mechaniczne.

Specyfikacje uziemienia warstwy ekranującej kabla obwodu głównego 0,6/1 kV

Prawidłowe uziemienie warstwy ekranującej w kablach obwodu głównego 0,6/1KV ma kluczowe znaczenie dla tłumienia zakłóceń elektromagnetycznych i wymaga ścisłego przestrzegania odpowiednich norm. Najczęściej spotykane jest uziemienie jednostronne, w którym tylko jeden koniec warstwy ekranującej jest niezawodnie uziemiony, a drugi pozostaje swobodny. Ta metoda jest odpowiednia dla kabli o długości poniżej 50 metrów, skutecznie zapobiegając powstawaniu prądów indukowanych w warstwie ekranującej. W przypadku kabli o długości powyżej 50 metrów zalecane jest uziemienie dwustronne z połączeniami ekwipotencjalnymi pośrodku, aby zapobiec przepływowi prądu z powodu różnic potencjałów uziemienia. Zaciski uziemiające powinny być miedziane, aby zapewnić ścisły kontakt z warstwą ekranującą, a rezystancja uziemienia musi być kontrolowana poniżej 4 omów. Dodatkowo pole przekroju poprzecznego przewodu uziemiającego warstwy ekranującej nie powinno być mniejsze niż 1,5 milimetra kwadratowego, ułożonego niezależnie, aby uniknąć współdzielenia korpusu uziemiającego z liniami energetycznymi i zapobiec zakłóceniom w transmisji sygnału. Po uziemieniu połączenia należy owinąć taśmą izolacyjną, aby zapobiec utlenianiu pod wpływem wilgoci.

Metody adaptacji temperatury dla kabla przetwornicy częstotliwości 0,6/1KV w różnych środowiskach

Kable przetwornic częstotliwości 0,6/1KV wymagają środków adaptacyjnych dostosowanych do temperatury w różnych środowiskach, aby zapewnić stabilną pracę. W miejscach, w których temperatura otoczenia przekracza 40°C, np. w zakładach metalurgicznych, należy stosować kable o temperaturze znamionowej 90°C lub wyższej, o odpowiednio zwiększonym przekroju poprzecznym, aby skompensować zmniejszoną obciążalność prądową w wysokich temperaturach. W środowiskach o niskiej temperaturze (poniżej -15°C) niezbędne są kable odporne na zimno z powłokami charakteryzującymi się dobrą wytrzymałością w niskich temperaturach, aby zapobiec kruchemu pękaniu; wymagane jest również wstępne podgrzanie w temperaturze pokojowej przed instalacją. W środowiskach narażonych na korozję olejową lub chemiczną, takich jak zakłady chemiczne, należy wybierać kable ze specjalnymi osłonami odpornymi na oleje i chemikalia, poddając się regularnym kontrolom integralności powłoki. W przypadku bezpośredniego zakopania pod ziemią wokół kabli należy ułożyć warstwy piasku w celu odizolowania zanieczyszczeń gleby, umieszczając znaki ostrzegawcze zapobiegające zewnętrznym uszkodzeniom mechanicznym.

Metody wykrywania i oceny typowych usterek w kablu przetwornicy częstotliwości 0,6/1 kV

Terminowe i dokładne wykrywanie usterek w kablach przetwornicy częstotliwości 0,6/1 KV jest niezbędne do szybkiego przywrócenia sprawności. W przypadku wyzwolenia lub przeciążenia termometr na podczerwień powinien najpierw zmierzyć temperaturę powierzchni kabla; miejscowe przegrzanie może wskazywać na luźne połączenia przewodów lub niewystarczający przekrój, co wymaga ponownego dokręcenia lub wymiany kabla. W przypadku uszkodzeń izolacji megaomomierz może zmierzyć rezystancję izolacji — wartości poniżej 0,5 megaoma wskazują na starzenie się lub wilgoć, co wymaga identyfikacji źródła wilgoci, wysuszenia lub wymiany w ciężkich przypadkach. Podejrzane uszkodzenia warstwy ekranującej można sprawdzić poprzez badanie przewodności; uszkodzony ekran zwiększa zakłócenia elektromagnetyczne, co wymaga ponownego podłączenia i odpowiedniego uziemienia. Ponadto należy przeprowadzić oględziny wizualne pod kątem uszkodzeń powłoki lub odsłoniętych przewodów i niezwłocznie dokonać napraw, aby zapobiec eskalacji usterek.
